VLAN com EoIP no Mikrotik

Galera, eu havia sumido porque estou escrevendo no meu site(que é dedicado a certificação Mikrotik e artigos avulsos) o Ricardo permitiu que eu colocasse no Mundo TI Brasil os artigos que eu escrevi, e citasse o link para o meu site. Agradeço ao Ricardo pela força e apoio.

Esse post é sobre um problema muito comum para quem trabalha com VLANs em seus clientes, e que não quer criar bridges e outras VLANs em seus roteadores que ficaram entre as duas pontas.

Utilizaremos duas interfaces EoIP, uma em cada roteador, vamos chamar os roteadores de mkt-matriz e mkt-filial, esse tipo de tunelamento(EoIP), pode se conectar a outro mikrotik em qualquer lugar do mundo, basta ambos Mikrotiks terem IPs reais fixos (porque dinâmico vai dar queda toda hora na sua VLAN, por isso o melhor é nem pensar nessa possibilidade).

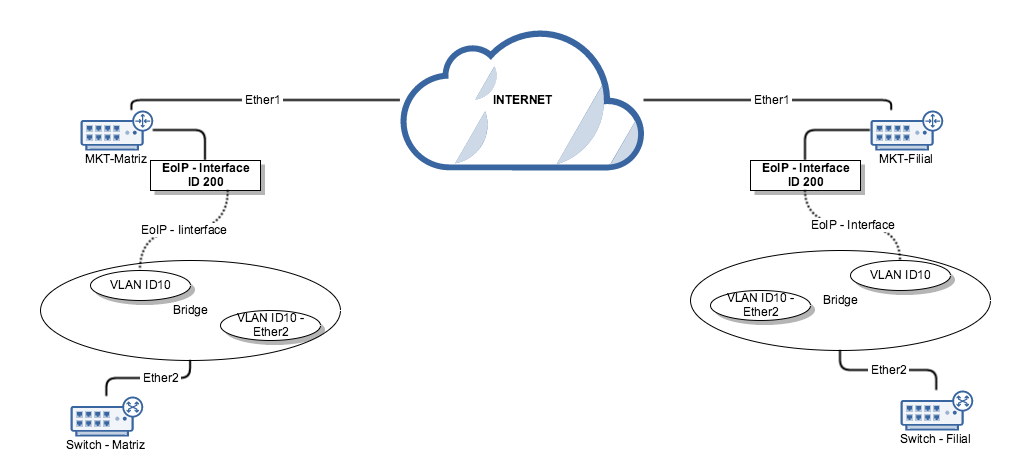

A estrutura que iremos utilizar é de duas filiais com operadores diferentes (ou seja o EoIP será conectado utilizando a internet):

    Agora para aprendizado vamos interligar os dois roteadores em suas respectivas ether1, e colocar os seguintes IPs: 192.168.100.1/30 no mkt-matriz e o 192.168.100.2/30 (OBS.: lembrem-se esses IPs são inválidos e estou utilizando esses IPs porque é questão de aprendizado, basta você colocar os seus respectivos IPs reais e tudo se resolve).

Então vamos iniciar as configurações no mkt-matriz:

/ip address add address=192.168.100.1/30 interface=ether1

    Agora adicionaremos o EoIP Tunnel:

/interface eoip add name=eoip-matriz-filial remote-address=192
.168.100.2 comment=”EoIP da Matriz para Filial”

    Na interface virtual do EoIP, temos que adicionar a mesma faixa para ambos os roteadores para que possamos fazer uma rota de saída para o IP da outra filial:

/ip address add address=10.10.10.1/30 interface=eoip-matriz-filial tunnel-id=200

    Agora criaremos as VLAN no roteador mkt-matriz:

/interface vlan add name=vlan-empresa interface=eoip-matriz-fi
lial vlan-id=10

/interface vlan add name=vlan-empresa-ether2 interface=ether2
vlan-id=10

    Vamos adicionar uma bridge para agrupar as duas VLANs, com isso basta você plugar um cabo na sua ether2 ao switch da sua rede assim toda sua matriz falará com a filial (e vice-e-versa quando você fizer as mesmas configurações, claro alterando somente os IPs ).

/interface bridge add name=bdg-vlans

/interface bridge port add interface=vlan-matriz bridge=bdg-vl
ans

/interface bridge port add interface=vlan-empresa-ether2 bridge=bdg-vl
ans

    Agora caso a sua filial tenha IPs internos diferente da matriz(digamos que na matriz seja 192.168.2.0/24 e na filial 192.168.1.0/24), temos que adicionar uma rota estática em cada roteador:

no mkt-matriz
/ip route add dst-address=192.158.1.0/24 gateway=192.168.100.2

no mkt-filial
/ip route add dst-address=192.158.2.0/24 gateway=192.168.100.1

    Pronto, agora é só você colocar um computador em uma das pontas, configurar o IP local de onde estiver partindo o teste com o seu respectivo GW e tentar pingar para qualquer outro IP que esteja do outro lado.

Qualquer dúvida só comentar aí.
